PLCテスト その７
PLCはデータが転送される間にある電力線からノイズが輻射される。すなわち、モデムのコンセント間に繋がった電灯線のみからノイズが出るとばかり思っていました。
そのため、我が家の端から端まで、とにかく一番遠いコンセント間にPLCモデムをつないで実験していました．
「じゃあ、同じコンセントにつなぐとノイズは発生しないのか？」という疑問がわきます．
そこで同じコンセントに親子を挿してノイズをはかってみました．
受信機：FTdx9000D AMモード
中心周波数：14.80MHz
スコープスパン：100kHz ピークホールドモード
2006年１月８日測定
測定場所：住宅地域
木造家屋
家屋の北側の外壁から３m離したループアンテナ

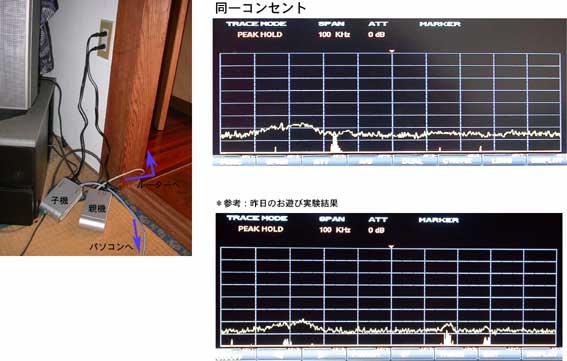

結果は写真右上。
PLCモデム間の電力線のみからではなく、PLCモデムを使用した家屋内に張り巡らされた電灯線すべてからノイズが輻射されているということがわかりました．
考えが浅はかでした．
よく見ると・・・
おなじアンテナ条件で測定した昨日のお遊び実験よりもノイズレベルが3dB程度高くなっている．
・・・これについては「PLCテスト その８」で。
