PLCテスト その５(2)

受信機：FTdx9000D　AMモード
中心周波数：13.50MHz
スコープスパン：100kHz　　ピークホールドモード
2006年１月７日測定
測定場所：住宅地域
木造家屋

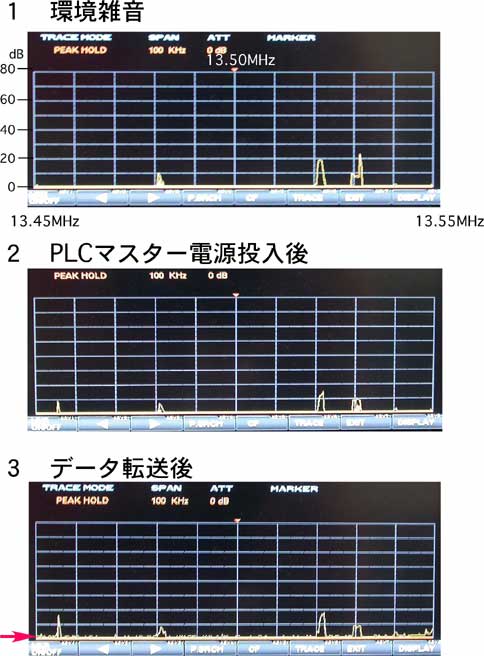

１　環境雑音
　12:28～12:30（２分間測定）

２　PLCマスター電源投入後
　12:31～12:33（２分間測定）

３　データ転送後（gooスピードテストを繰り返す）
　12:34～12:36（２分間測定）

●わかったことと問題点
１．前回の家屋の前面（南面）側で測定したデータに比べ、データ転送時でさえPLCによるノイズレベルは大幅に下がっている．
　これは明らかに壁による遮蔽効果が現れていると推定される．
　我が家の南面は、日本家屋の多くの家と同じように、南側全面に大きく窓がつくられており、壁はほとんどない．
　一方、北側は小さな窓があるだけでほぼ壁となっている．
　ブロック塀による遮蔽効果も考えられる．

２．ただし、耳で聞く限りでは、PLC特有のノイズが、環境ノイズに埋もれること無く明らかにはっきりわかり、DX通信の場合には大きな支障をきたすことは間違いない．

３　大阪大学の北川氏の資料によると、家屋内の電力線の分岐によりフォールデッドダイポールアンテナ のように振る舞ってノイズが輻射されるそうなので、実際に最も強く輻射されているポイントは、今回のアンテナ高より高い位置にあると考えられ、アンテナ高を変化させて調べる必要がある．



　今回は前回の実験と同じ周波数で行ったが、必ずしも壁が多い北側でも、いずれの周波数でも、今回のような結果に必ずなる訳ではないこともわかった．
・・・・「PLCテスト　その６」に続く
